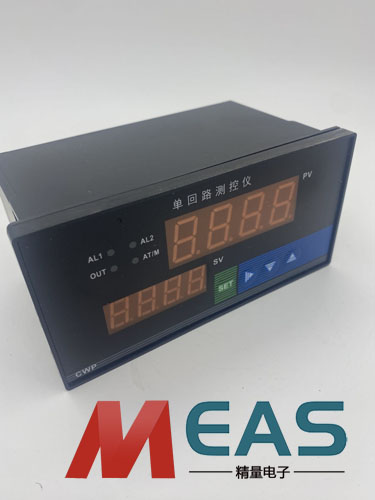

BL8016智能單回路測控儀功能詳解
一、.BL8016智能單回路測控儀高清顯示功能
采用4位高亮紅色LED數碼管，顯示清晰、耐油污、抗強光，可精準展示液位、位移、壓力等實時工程數值，支持mm、m、kPa等多工程單位適配，適配工業現場全天候觀測需求。
二、按鍵操作功能
面板配備四鍵操作：SET鍵為確認/參數進入鍵，▲▼鍵為數值加減調節鍵，◀鍵為數位移位鍵，操作邏輯簡單易懂，支持短設報警參數、長按進入深層參數菜單的分級操作模式。
三、智能測控功能
支持自定義量程上下限、報警回差設置，可避免參數臨界波動導致的繼電器頻繁啟停，保護外接設備；具備數字濾波系數調節功能，可根據現場干擾強度調整濾波等級，兼顧測量精度與數值穩定性。
四、BL8016智能單回路測控儀遠程運維功能
通過RS485總線可接入觸摸屏、工控機、PLC、組態系統，實現實時數據上傳、歷史數據記錄、遠程參數修改、設備狀態監控，適配無人值守自動化監控場景。
五、BL8016智能單回路測控儀標準接線說明
設備后端端子分區清晰，嚴格按分區接線，禁止錯接、短接，具體接線規范如下：
1. 電源端子：接入AC220V市電，無零火區分，接線需緊固，避免虛接打火；
2. 傳感器輸入端子：適配兩線、三線式變送器，按信號正負極對應接入，屏蔽線單端接地，減少信號干擾；
3. 報警輸出端子：AL1、AL2為常開觸點，僅用于外接報警負載，禁止接入高壓大功率設備；
4. 變送輸出端子：4-20mA輸出端對應接入PLC、數據記錄儀等采集設備，保證回路導通正常；
5. RS485通訊端子：A、B總線對應并聯組網，總線末端需匹配終端電阻，保障通訊穩定。
